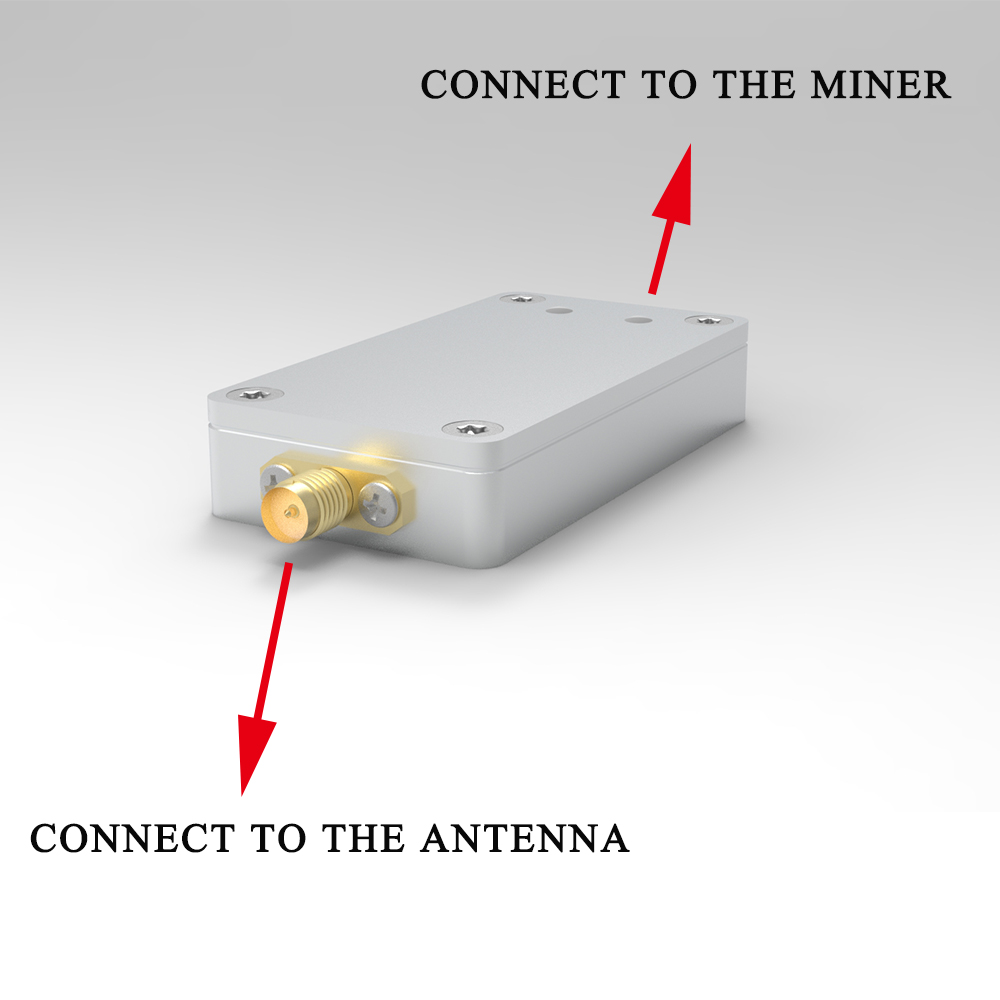

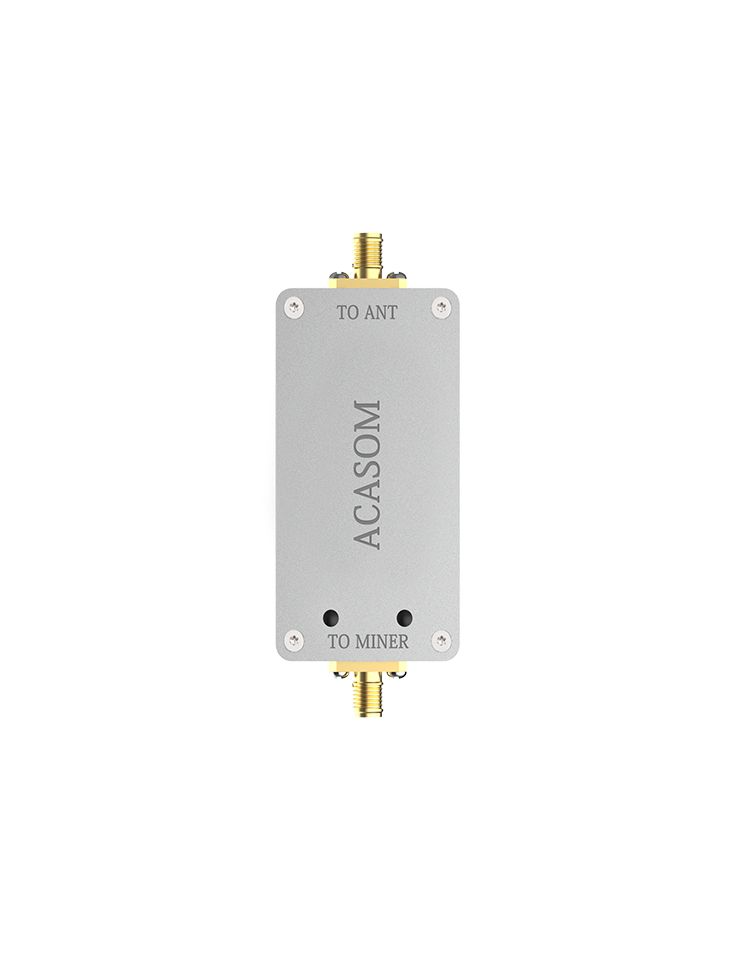

915MHz 902-928MHz RX 10dB TX 0dB AMP Helium Signalverstärker

Wie wählt man den Gewinn von Rx und Tx aus?

1. Wenn sich nichts Weiteres direkt zwischen dem Extender und dem Hotspot befindet, wird empfohlen, RX = 10 und TX = 0 zu verwenden.
2. Wenn ein langes HF-Kabel (über 5 Meter) oder ein Leistungsverteiler zwischen dem Extender und dem Hotspot vorhanden ist, wird empfohlen, die Kombination RX = 17 und TX = 6 zu verwenden.
3. Wenn Sie die Auswirkungen unterschiedlicher RX/TX-Werte auf das System testen möchten, wird empfohlen, die Kombination RX = 17 und TX = 6 sowie einen 3dB/6dB-Dämpfungsglied zur Anpassung zu verwenden.
4. Wenn Sie andere RX/TX-Kombinationen mit unterschiedlichen Gewinnen kaufen möchten, kontaktieren Sie uns bitte.

MERKMALE

RX=10dB
TX=0dB
SAW-Filter sowohl für Rx als auch für Tx
Stromversorgung über DC-Netzstecker

SPEZIFIKATION

Nummer	Artikel	Spezifikationen
1	Frequenzbereich	902-928MHz
2	Betriebsspannung	6-24V
3	Empfangsgewinn	10dB±1
4	Sendeverstärkung:	0dB±1
5	Maximale Ausgangsleistung (P1dB)	30dBm(1W)
6	Eingangsauslöseleistung	Min:5dBm Max:20dBm
7	EVM	3%@27dBm
8	Rauschzahl	<2,0dB
9	Stromversorgung	300mA@Pout 30dBm 12V
10	TX/RX Umschaltverzögerung	＜1 μs
11	LED-Anzeige	Sender: Grün; Empfänger: Rot
12	Betriebstemperatur	-40℃～+70℃
13	Lagertemperatur	-40℃～+150℃
14	Betriebsluftfeuchtigkeit	Bis zu 95% rel. Luftfeuchtigkeit
15	HF-Anschluss	Eingang: SMA-Buchse; Ausgang: RP-SMA-Buchse
16	Stromanschluss	2,5*0,7mm DC
17	Gehäusegröße	64,5*34,5*10mm
18	Gehäusematerial	Aluminium
19	Nettogewicht	0,05 kg

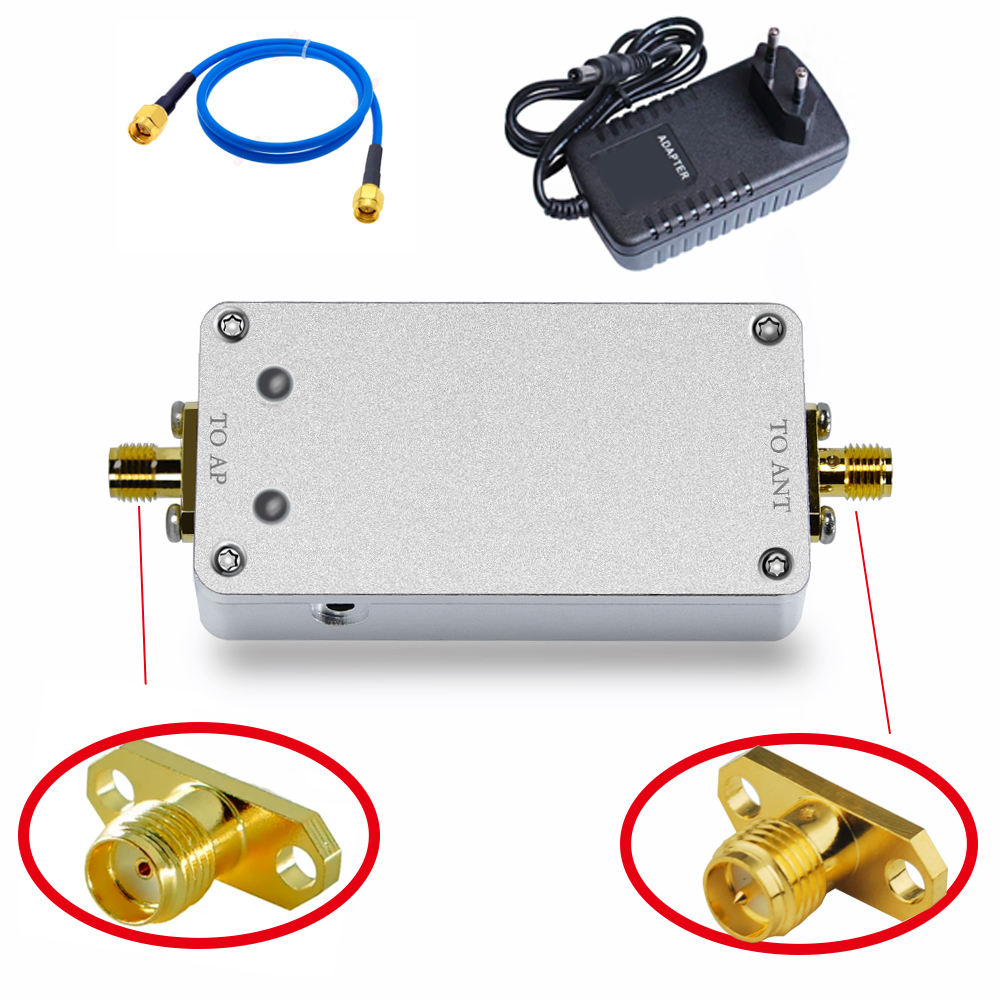

ENTHALTEN

•  1Stk.* Extender
• 1 STÜCK* DC NETZSTECKER
•  1 STÜCK* RG402 20CM Koaxialkabel 50 Ohm SMA Stecker auf RP SMA Stecker
