RX=17 TX=6 868MHz Miner AMP Bias Tee Lora Helium Signal Extender

Beschreibung

DIESER LINK KANN ANBIETEN

RX=17dB TX=6dB (Standard) oder

RX=10dB TX=0dB！！

MERKMALE

SAW-Filter sowohl für Rx als auch für Tx
Mit Bias-Tee betrieben

SPEZIFIKATION

N Nummer	Artikel	Spezifikationen
1	Frequenzbereich	863-870MHz
2	Betriebsspannung	6-24V
3	Empfangsgewinn	17dB±1
4	Sendeverstärkung:	6dB±1
5	Maximale Ausgangsleistung (P1dB)	30dBm(1W)
6	Eingangsauslöseleistung	Min:0dBm Max:20dBm
7	EVM	3%@26dBm
8	Rauschzahl	<2,0dB
9	Stromversorgung	430mA@Pout 30dBm 12V
10	TX/RX Umschaltverzögerung	＜1 μs
11	LED-Anzeige	Sender: Grün; Empfänger: Rot
12	Betriebstemperatur	-40℃～+70℃
13	Lagertemperatur	-40℃～+150℃
14	Betriebsluftfeuchtigkeit	Bis zu 95% rel. Luftfeuchtigkeit

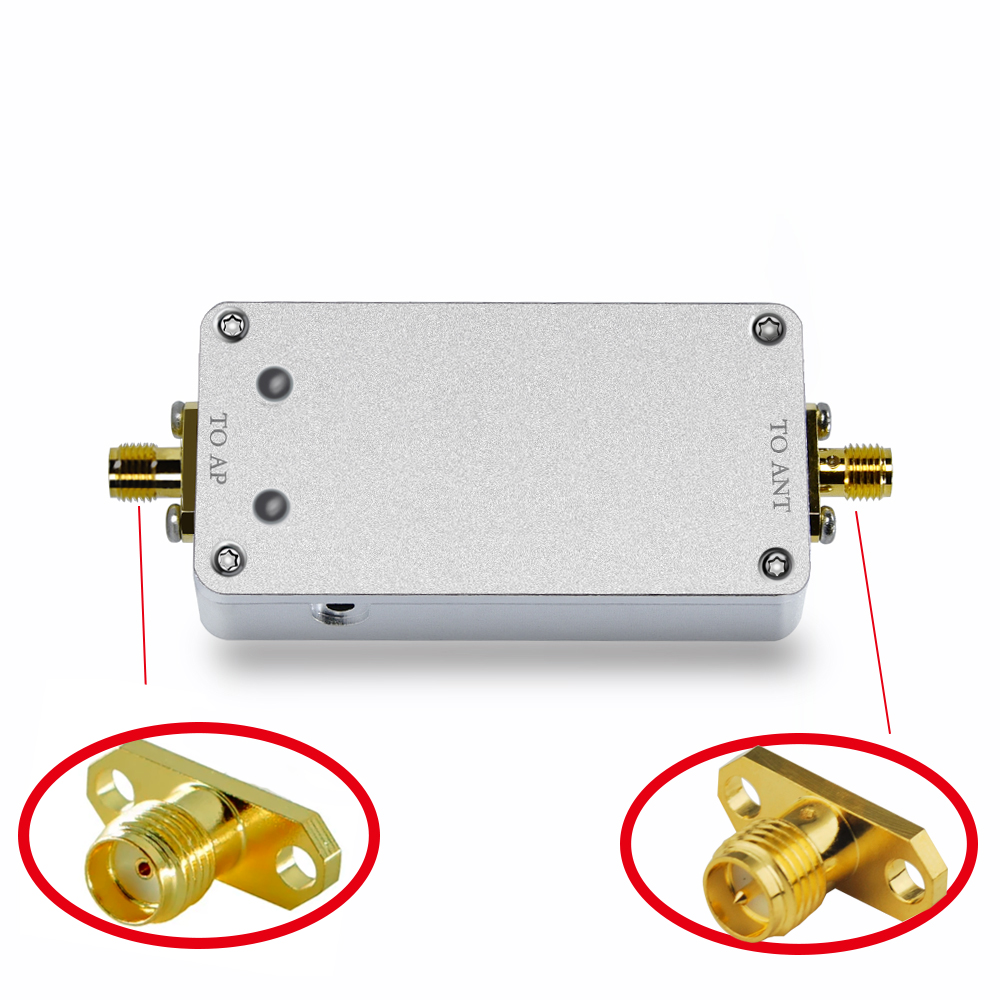

15	HF-Anschluss	Eingang: SMA-Buchse; Ausgang: RP-SMA-Buchse
16	Stromanschluss	Kabelstromversorgung
17	Gehäusegröße	64,5*34,5*10mm
18	Gehäusematerial	Aluminium
19	Nettogewicht	0,06Kg

BITTE BEACHTEN:

Wie wählt man den Gewinn von Rx und Tx aus?

1. Wenn sich ein langes HF-Kabel (über 5 Meter) oder ein Leistungsverteiler zwischen dem Extender und dem Hotspot befindet, wird empfohlen, die Kombination RX = 17, TX = 6 zu verwenden.
2. Befindet sich nichts weiter zwischen dem Extender und dem Hotspot, wird empfohlen, RX = 10, TX = 0 zu verwenden.
3. Wenn Sie die Auswirkungen verschiedener RX/TX-Werte auf das System testen möchten, wird empfohlen, die Kombination RX = 17, TX = 6 sowie einen 3dB/6dB-Dämpfungsregler zur Anpassung zu verwenden.
4. Wenn Sie eine andere Kombination von RX/TX-Gewinnen erwerben möchten, kontaktieren Sie uns bitte.

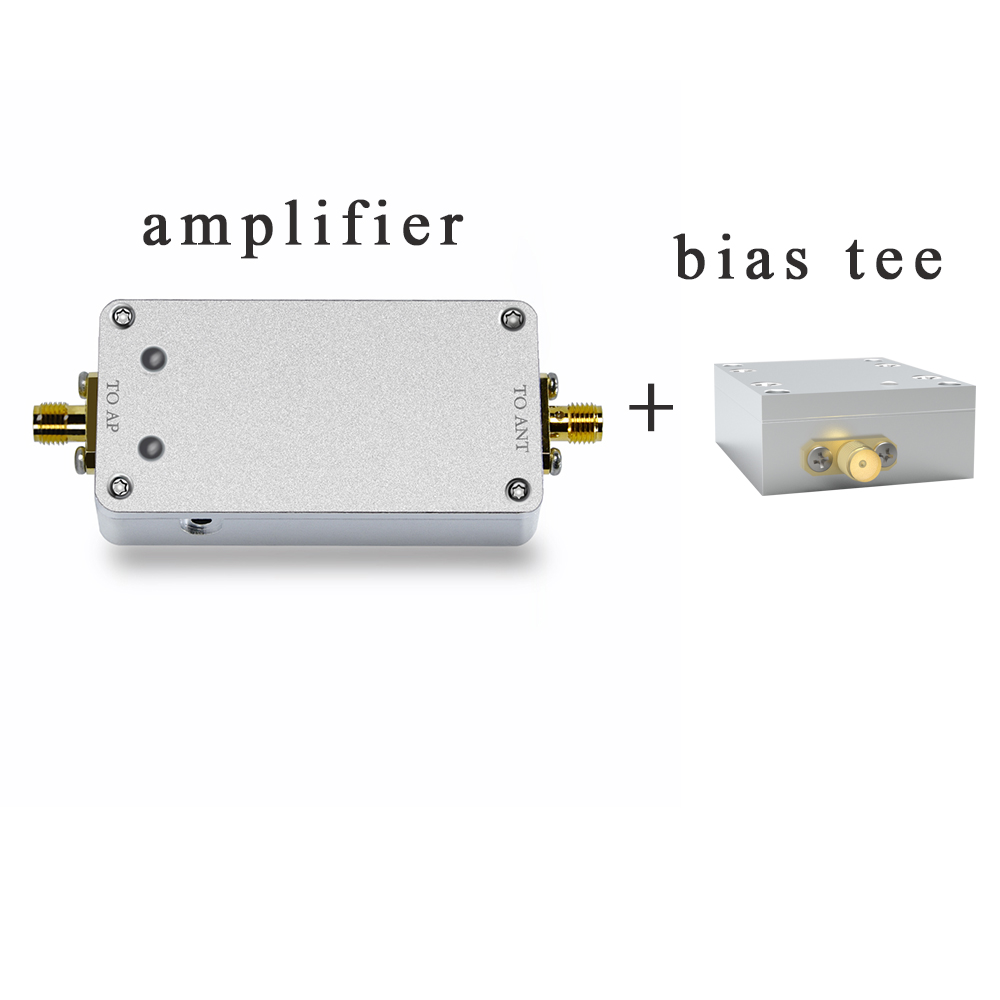

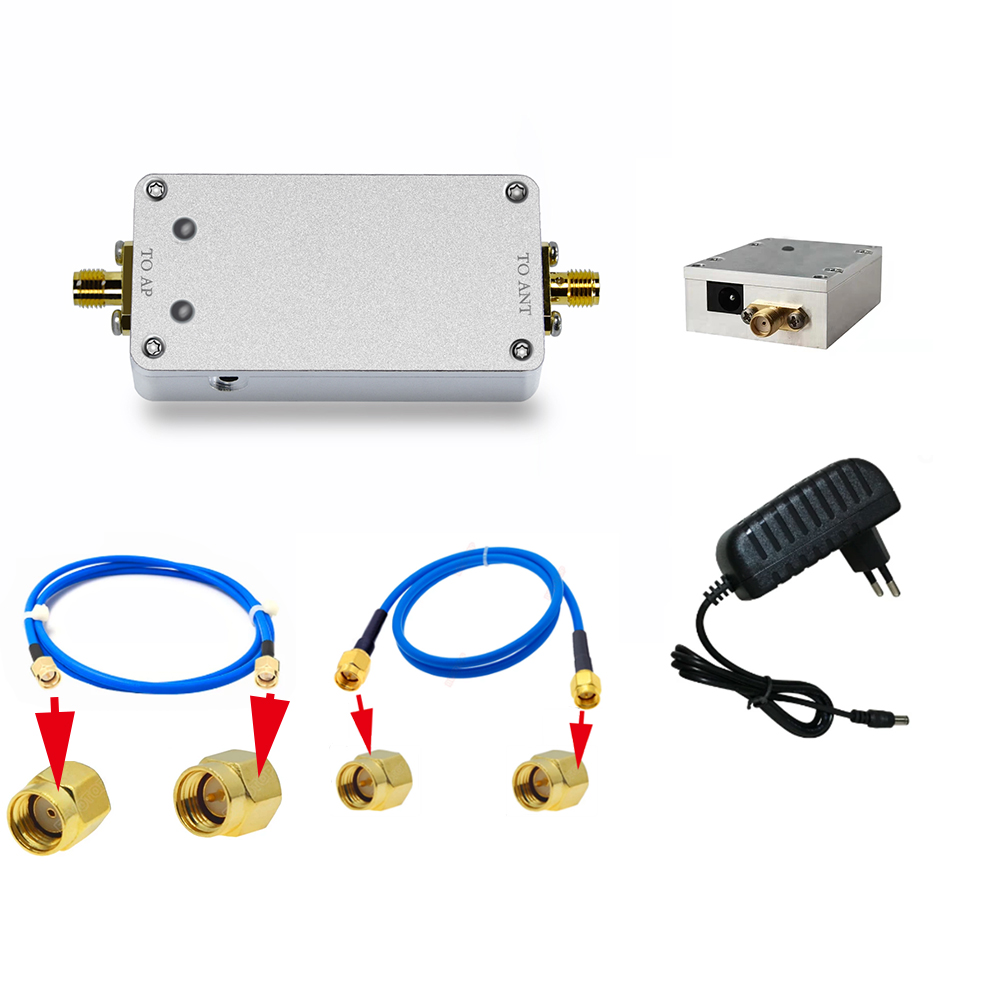

ENTHALTEN

•  1Stk.* Extender
•  2Stk.* RG402 Kabel (20CM)

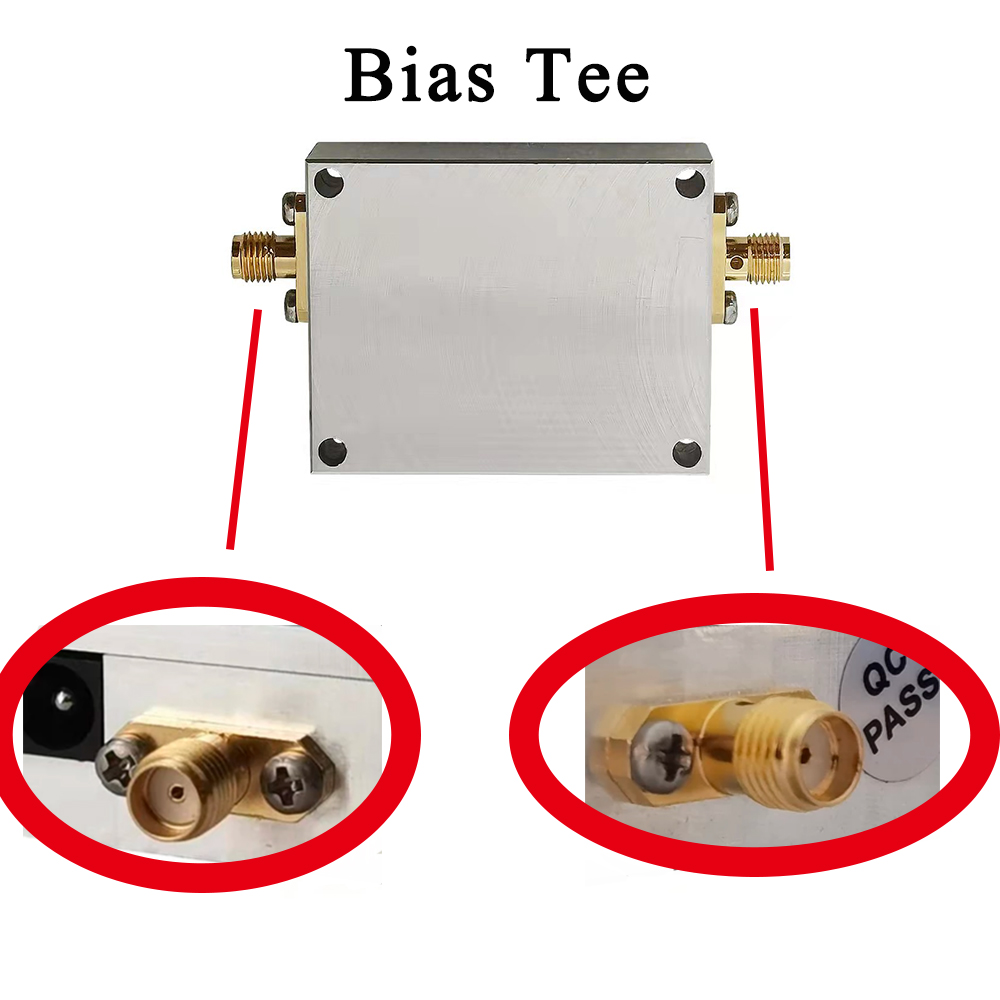

•  1Stk.* Bias Tee
•  1Stk.* EU-Stecker
