Применение
Беспроводная передача: WiFi-камеры, HDMI-видеоприемопередатчики и беспроводные микрофоны
IoT и смарт-устройства: RFID-считыватели, IoT-каналы передачи данных и модули управления радарами
Промышленные измерения и управление: телеметрия погоды, телеметрия буев, контрольно-измерительные приборы и промышленное управление
Характеристики
Отличная равномерность сигнала: ±0.5 дБ, обеспечивающая стабильную выходную мощность.
Сверхвысокий КПД: ≥ 40% Меньшее тепловыделение и снижение энергопотребления.
Стабильность в широком температурном диапазоне: диапазон рабочих температур составляет от -30°C до 85°C, что позволяет эксплуатировать устройство на открытом воздухе или в жестких промышленных условиях.
Технические характеристики
|
Параметры |
Технические характеристики |
|||||
|
Диапазон частот |
3000-3200 МГц |
|||||
|
Выходная мощность |
10 Вт (40 дБм) |
20 Вт (43 дБм) |
30 Вт (45 дБм) |
40 Вт (46 дБм) |
50 Вт (47 дБм) |
60 Вт (48 дБм) |
|
№ модели |
SPA303210S1 |
SPA303220S1 |
SPA303230S1 |
SPA303240S1 |
SPA303250S1 |
SPA303260S1 |
|
Напряжение питания |
24 В |
24 В |
24 В |
28 В |
28 В |
28 В |
|
Ток |
1.5А при 24В |
1.8А при 24В |
2.4А при 28В |
3.2А при 28В |
3.6А при 28В |
4.2А при 28В |
|
Усиление (S21) |
40 дБ |
|||||
|
Диапазон входной ВЧ мощности |
-13~10 дБм |
|||||
|

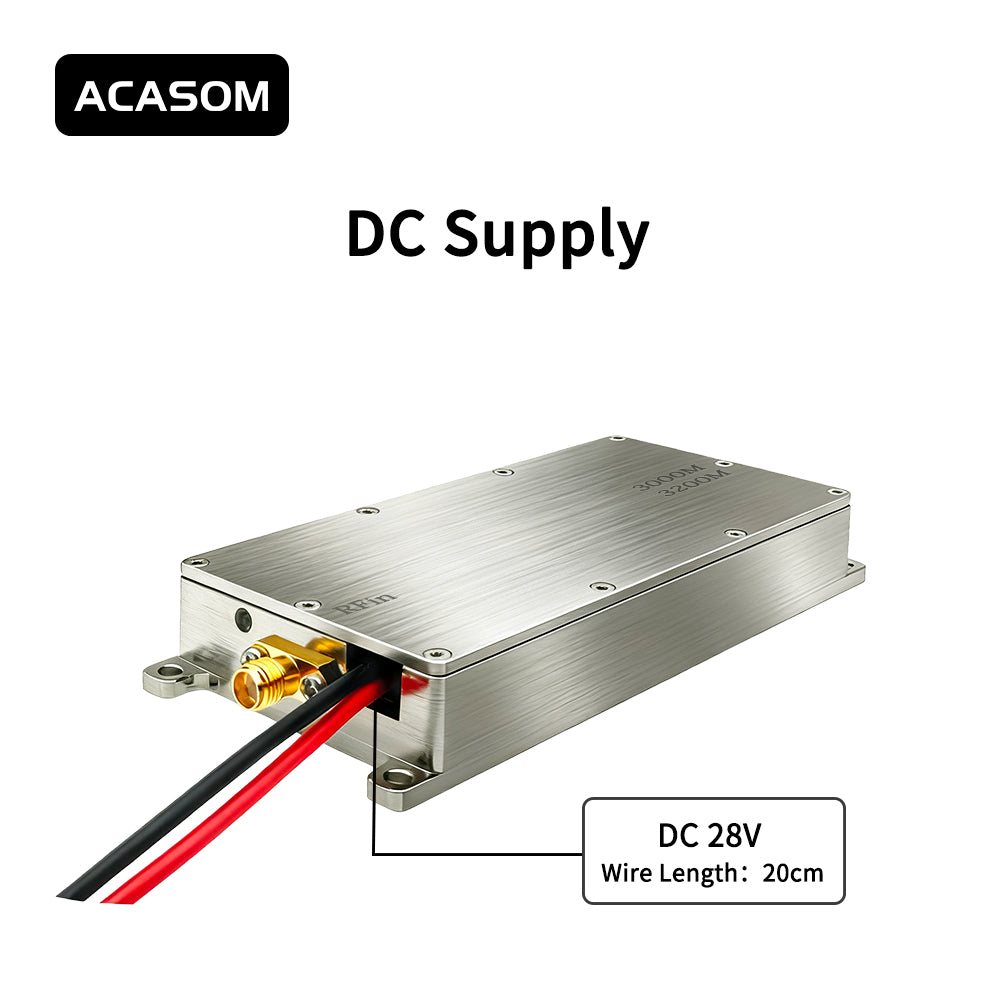

Разъем питания |
красный/черный провод 20 см |
|||||
|
КПД |
45% |
|||||
|
Рабочая температура |
-30°C ~ 85°C |
|||||
|
Температура хранения |
-40°C ~ 150°C |
|||||
|
Рабочая влажность |
< 95% относительной влажности |
|||||
|
Материал корпуса |
Алюминий |
|||||
|

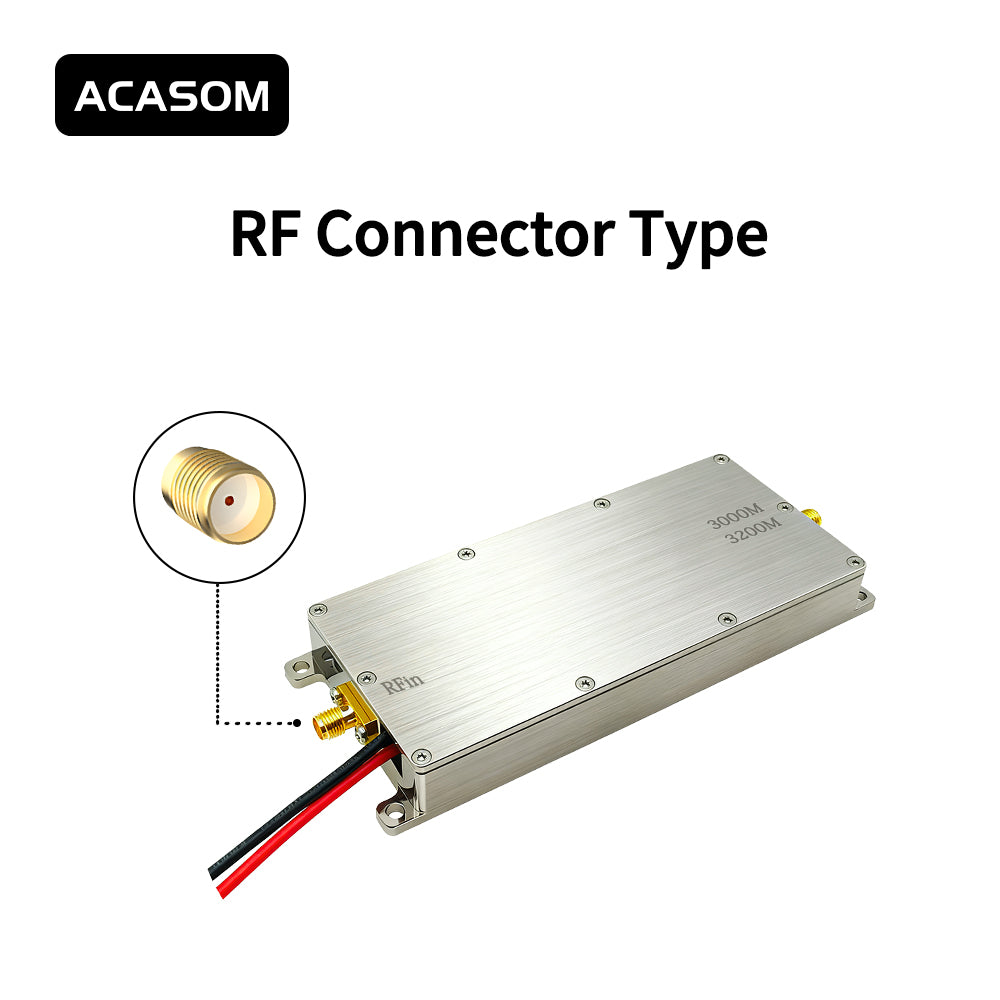

ВЧ-разъем |
SMA-Female (розетка) |
|||||
|
Входные возвратные потери (S11) |
-15 дБ |
|||||
|
Равномерность |
±0.5 дБ |
|||||
|

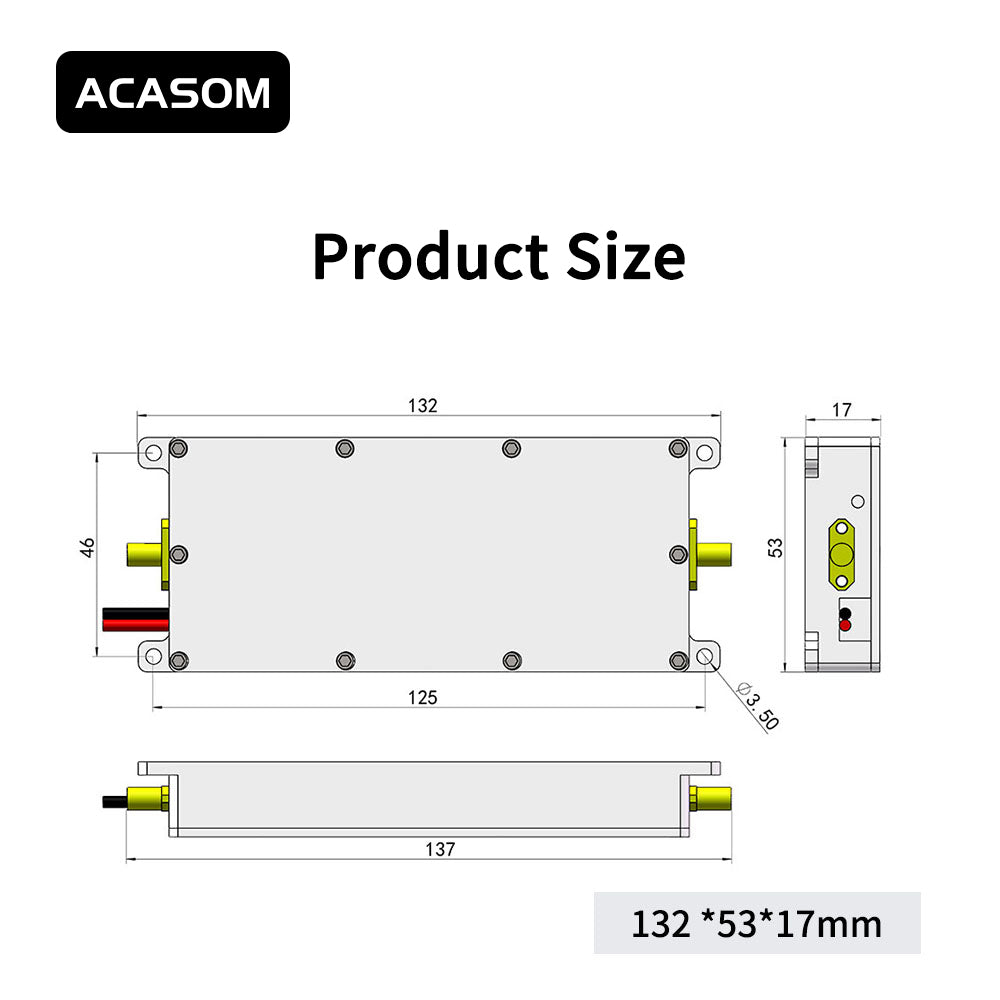

Размер корпуса |
132*53*17 мм |
|||||
|
Вес нетто |
210 г |
|||||
Внимание
1) Обеспечьте хорошую вентиляцию для отвода тепла, рекомендуется установка радиатора или вентилятора охлаждения.
2) Соблюдайте требования местного законодательства по использованию радиочастотного спектра.
