Посібник із вибору підсилення — будь ласка, прочитайте перед встановленням
Вибір правильного налаштування підсилення має вирішальне значення для оптимальної продуктивності системи та запобігання перевантаженню. Дотримуйтесь цього посібника відповідно до вашої конфігурації:
-
З довгим кабелем або сплітером: Якщо ви використовуєте довгий радіочастотний кабель (понад 5 метрів) або дільник потужності між підсилювачем і вашою точкою доступу (хотспотом), використовуйте комбінацію RX = 17 дБ, TX = 6 дБ (налаштування за замовчуванням для цього продукту).
-
Пряме підключення: Якщо ви підключаєте підсилювач безпосередньо до точки доступу коротким кабелем, ми рекомендуємо використовувати модель з меншим підсиленням, як правило, RX = 10 дБ, TX = 0 дБ.
-
Тестування та налаштування: Щоб оцінити вплив різних рівнів підсилення, почніть із RX=17/TX=6 і використовуйте зовнішні атенюатори на 3 дБ або 6 дБ для тонкого налаштування.
-
Інші комбінації підсилення: Потрібні інші значення підсилення RX/TX? Будь ласка, зв'яжіться з нами для обговорення індивідуальних варіантів.
-
ОПИС

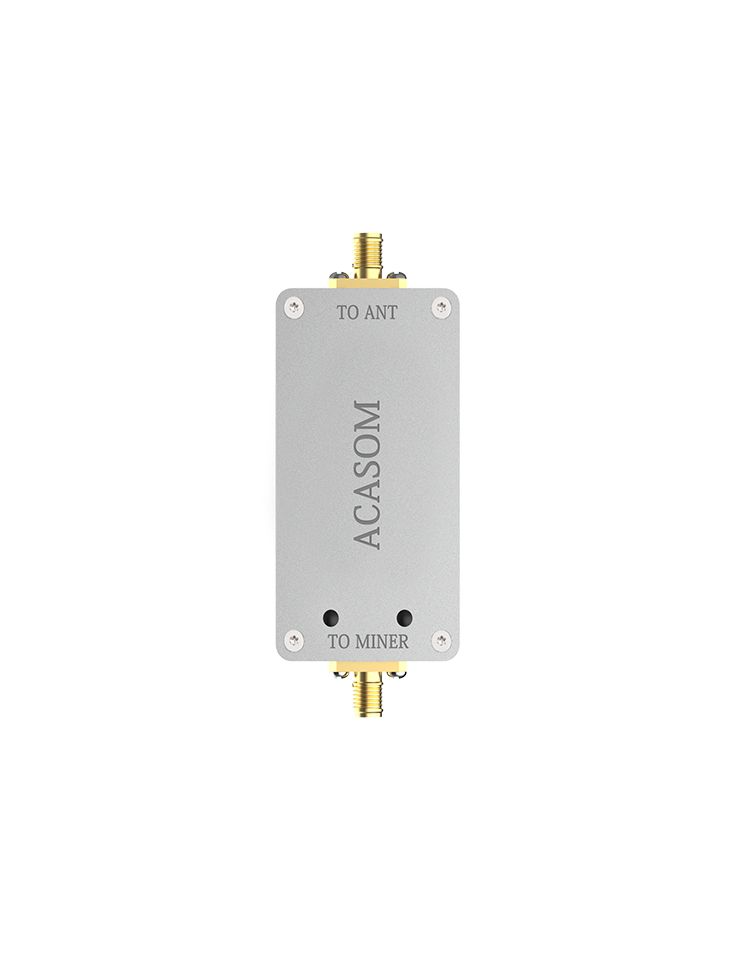

Оптимізуйте свій внутрішній шлюз Helium або LoRaWAN за допомогою підсилювача ACASOM 868 МГц. Цей пристрій має фіксоване підсилення прийому 17 дБ та підсилення передачі 6 дБ, що ідеально підходить для компенсації втрат сигналу в системах із довшими кабелями або сплітерами сигналу. Ключовою перевагою є інтегрований SAW-фільтр у каналах Rx та Tx, який забезпечує необхідне придушення позасмугових завад для покращення чіткості сигналу та стабільності системи. Живлення здійснюється через стандартний роз'єм постійного струму (6–18 В); цей компактний та ефективний підсилювач розроблений для покращення покриття та надійності вашої мережі IoT 863–870 МГц.КЛЮЧОВІ ОСОБЛИВОСТІ
-
Оптимізоване фіксоване підсилення: Попередньо встановлено на RX=17 дБ / TX=6 дБ, що ідеально підходить для систем із значними втратами в кабелі.
-
Вбудований захист від перешкод: Має SAW-фільтри в каналах прийому та передачі для зменшення небажаного шуму.
-
Просте підключення живлення: Працює через роз'єм живлення постійного струму, що входить до комплекту, для легкого та надійного встановлення.
-
Чіткі індикатори стану: Подвійні світлодіодні індикатори (зелений для TX, червоний для RX) забезпечують миттєвий візуальний зворотний зв'язок про робочий режим.
-
Компактний металевий корпус: Міцна алюмінієва оболонка забезпечує ефективне відведення тепла та РЧ-екранування.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

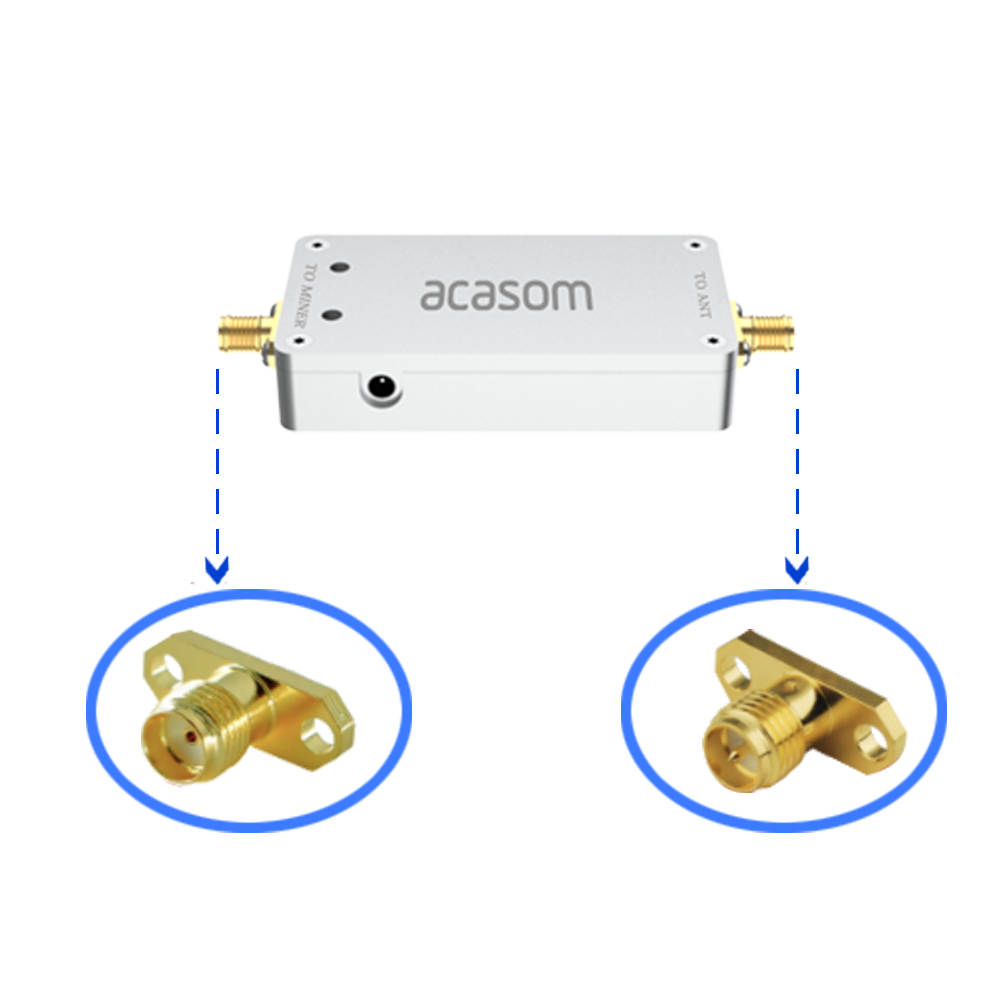

Параметр Характеристика Деталі / Переваги Діапазон частот 863 – 870 МГц Призначено для діапазонів мереж EU LoRaWAN та Helium. Підсилення прийому (Rx) 17 дБ ±1 Підсилює слабкі вхідні сигнали для покращення чутливості. Підсилення передачі (Tx) 6 дБ ±1 Забезпечує помірне підсилення для вихідних сигналів. Макс. вихідна потужність (P1dB) 30 дБм (1 Вт) Достатня потужність для передачі сильного сигналу. Коефіцієнт шуму < 2.0 дБ Хороша чутливість приймача для мінімізації доданого шуму. Робоча напруга 6 – 18 В постійного струму Гнучкий діапазон вхідної напруги. РЧ-роз'єми Вхід: SMA-Female; Вихід: RP-SMA-Female Поширені типи роз'ємів для легкої інтеграції. Гніздо живлення DC Jack 2.5*0.7 мм Для підключення до адаптера живлення, що входить до комплекту. Робоча температура -40℃ ~ +70℃ Розроблено для стабільної роботи в різних внутрішніх умовах. Розміри 64.5 x 34.5 x 10 мм Компактний форм-фактор для непомітного розміщення. КОМПЛЕКТАЦІЯ
-

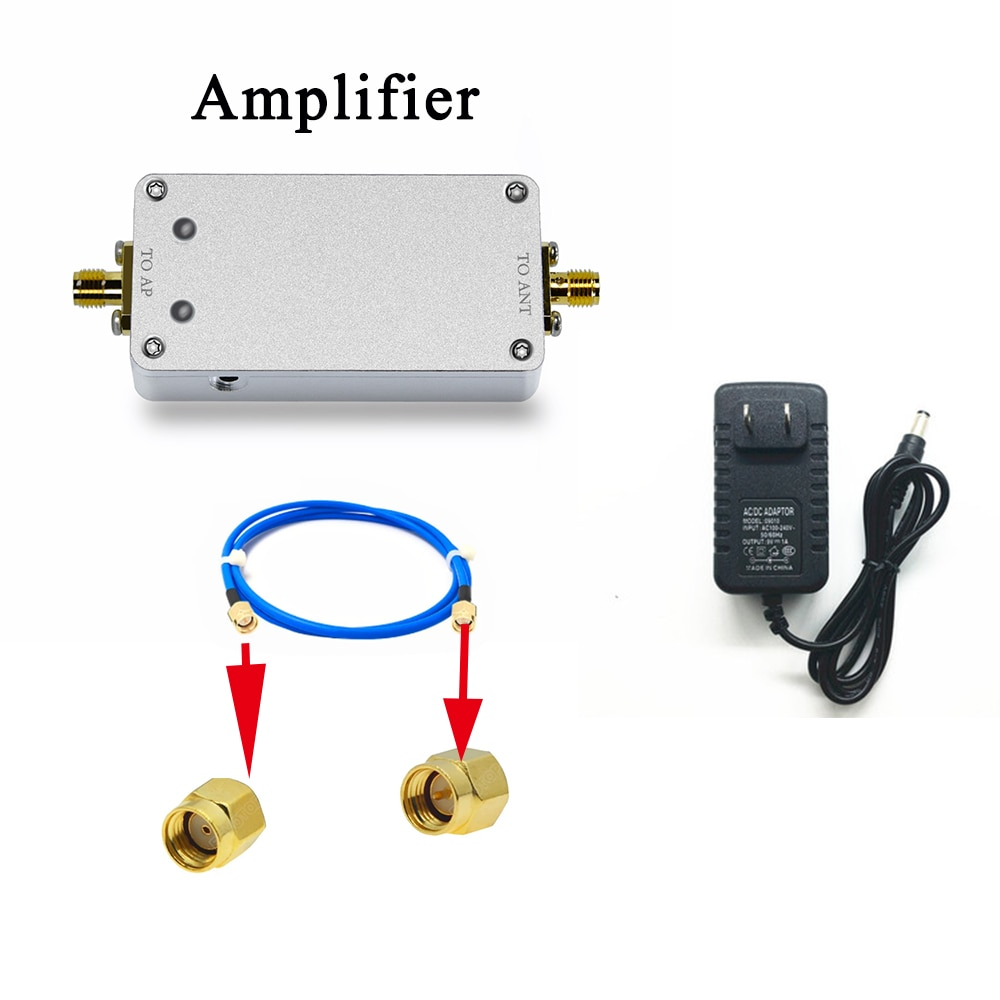

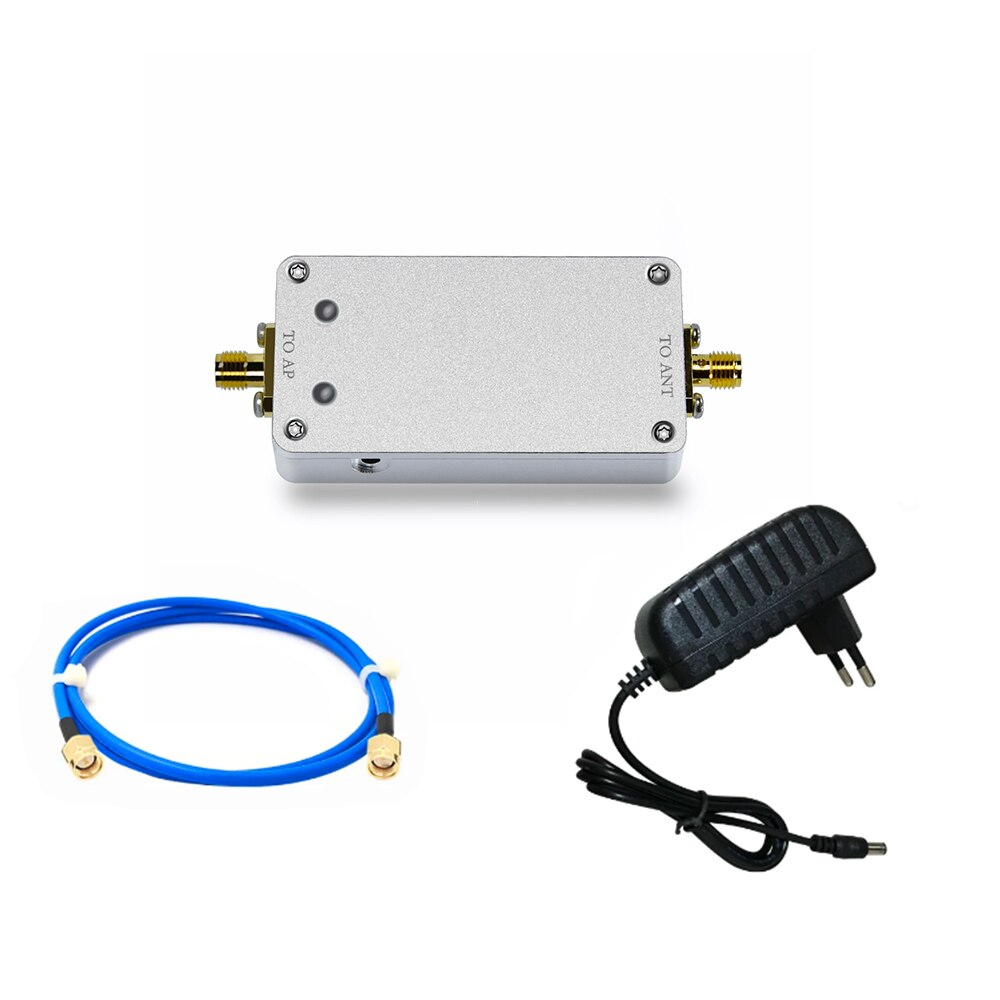

1 x Підсилювач 868 МГц (RX 17 дБ / TX 6 дБ)
-
1 x Штекер живлення постійного струму
-

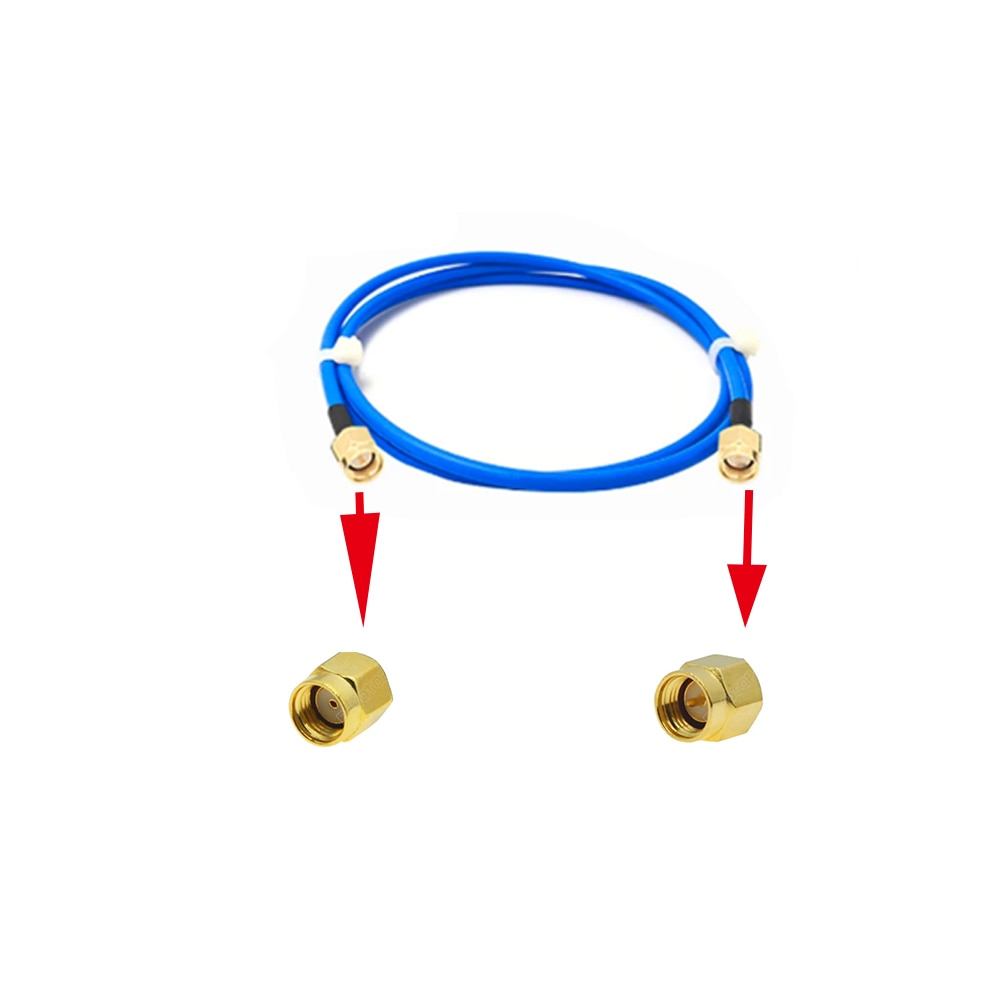

1 x Коаксіальний кабель RG402
-
