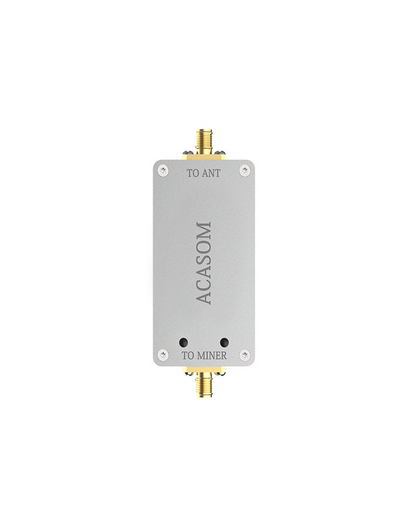

868MHz Innenverstärker mit SAW-Filter | RX 17dB / TX 6dB | für Helium & LoRaWAN

868MHz Innenverstärker mit SAW-Filter | RX 17dB / TX 6dB | für Helium & LoRaWAN

$99.00USD
$99.00USD
Sale Ausverkauft
Versand wird beim Checkout berechnet
COLOR

Gain Auswahlleitfaden – Bitte vor der Installation lesen
Die Wahl der richtigen Verstärkungseinstellung ist entscheidend für die optimale Systemleistung und zur Vermeidung von Übersteuerung. Befolgen Sie diese Anleitung entsprechend Ihrer Konfiguration:

  1. Mit langem Kabel oder Splitter: Wenn Sie ein langes HF-Kabel (über 5 Meter) oder einen Signalverteiler zwischen dem Verstärker und Ihrem Hotspot verwenden, nutzen Sie die RX = 17dB, TX = 6dB Kombination (Voreinstellung dieses Produkts).

  2. Direkter Anschluss: Wenn Sie den Verstärker direkt mit einem kurzen Kabel an Ihren Hotspot anschließen, empfehlen wir die Verwendung eines Modells mit niedrigerer Verstärkung, typischerweise RX = 10dB, TX = 0dB2. Qualität, der du vertrauen kannst: Alle unsere Linsen sind KFDA-zugelassen, sodass du deinen Wonyoung-Glow mit absolutem Selbstvertrauen und Komfort rocken kannst.

  3. Test & Anpassung: Um die Auswirkungen unterschiedlicher Verstärkungen zu beurteilen, beginnen Sie mit RX=17/TX=6 und verwenden Sie externe 3dB- oder 6dB-Abschwächer zur Feinabstimmung.

  4. Weitere Verstärkungskombinationen: Benötigen Sie einen anderen RX/TX-Verstärkungswert? Kontaktieren Sie uns bitte für individuelle Optionen.

BESCHREIBUNG
Optimieren Sie Ihr Indoor-Helium- oder LoRaWAN-Gateway mit dem ACASOM 868MHz-Verstärker. Dieses Gerät verfügt über eine fest eingestellte 17dB Empfangsverstärkung und 6dB Sendeverstärkung, ideal zum Ausgleich von Signalverlusten in Systemen mit längeren Kabelwegen oder Signalverteilern. Ein wesentlicher Vorteil ist das integrierte SAW-Filter in beiden Pfaden (Rx und Tx), welches unerwünschte Störungen außerhalb des Bandes herausfiltert und damit die Signalklarheit und Systemstabilität erhöht. Der Betrieb erfolgt über einen handelsüblichen DC-Stecker (6–18 V), und dieser kompakte, effiziente Verstärker ist darauf ausgelegt, die Abdeckung und Zuverlässigkeit Ihres 863–870 MHz IoT-Netzwerks zu verbessern.

HAUPTMERKMALE

  • Optimierte feste Verstärkung: Voreingestellt auf RX=17dB / TX=6dB, ideal für Installationen mit signifikantem Kabelverlust.

  • Eingebauter Störungsschutz: Eigenschaften SAW-Filter auf Empfangs- und Sendepfad zur Reduzierung unerwünschter Störungen.

  • Einfache Stromversorgung: Betrieb über den mitgelieferten DC-Stromstecker für eine einfache und zuverlässige Installation.

  • Klare Statusanzeigen: Doppelt LED-Anzeigen (Grün für TX, Rot für RX) bieten sofortige visuelle Rückmeldung zum Betriebsmodus.

  • Kompaktes Metallgehäuse: Robust Aluminiumgehäuse sorgt für effektive Wärmeabfuhr und HF-Abschirmung.

TECHNISCHE SPEZIFIKATIONEN



Parameter Spezifikation Details / Vorteile
Frequenzbereich 863 - 870 MHz Zugeschnitten auf die EU-LoRaWAN- und Helium-Netzwerkbänder.
Empfangsverstärkung (Rx) 17 dB ±1 Verstärkt schwache eingehende Signale und verbessert die Empfindlichkeit.
Übertragungsverstärkung (Tx) 6 dB ±1 Ermöglicht eine moderate Verstärkung für ausgehende Signale.
Maximale Ausgangsleistung (P1dB) 30 dBm (1 W) Ausreichende Leistung für starke Signalübertragung.
Rauschzahl < 2,0 dB Gute Empfängerempfindlichkeit zur Minimierung von Zusatzrauschen.
Betriebsspannung 6 – 18 V DC Flexibler Spannungsbereich für die Stromversorgung.

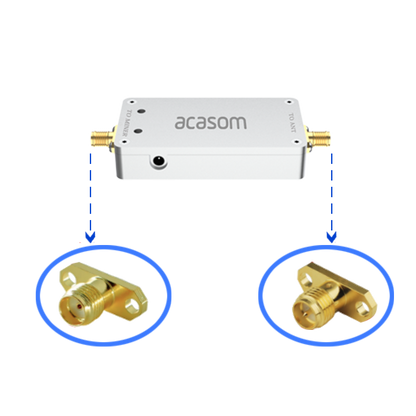

HF-Anschlüsse Eingang: SMA-Buchse; Ausgang: RP-SMA-Buchse Übliche Steckertypen für eine einfache Integration.
Stromanschluss 2,5*0,7mm Gleichstrom-Buchse Zum Anschluss an das mitgelieferte Netzteil.
Betriebstemperatur -40℃ ~ +70℃ Für stabilen Betrieb unter unterschiedlichen Innenraumbedingungen ausgelegt.
Abmessungen 64,5 x 34,5 x 10 mm Kompakte Bauform für dezente Platzierung.

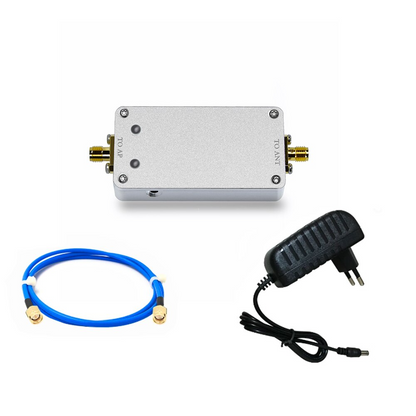

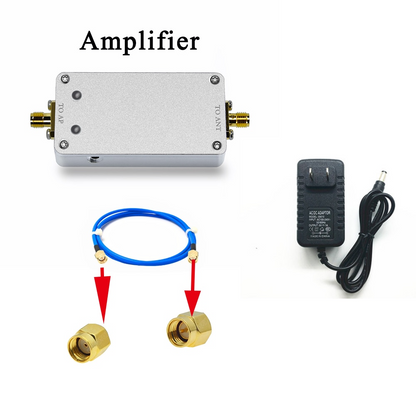

ENTHALTEN

  • 1 x 868MHz-Verstärker (RX 17dB / TX 6dB)

  • 1 x DC-Stromstecker

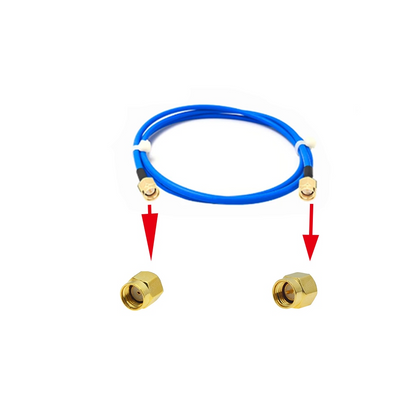

  • 1 x RG402 Koaxialkabel
