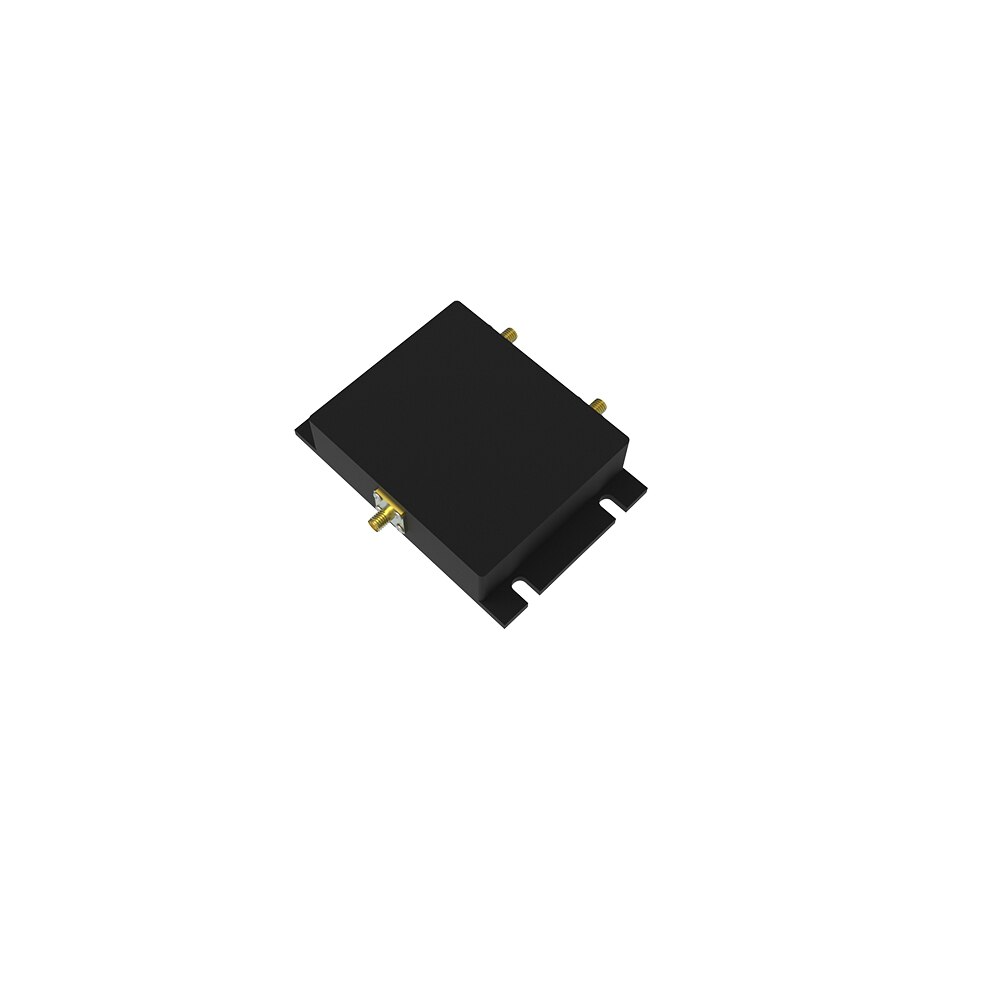

800–1000MHz 2-fach Leistungsverteiler/Kombinierer | ≤3,2dB geringe Dämpfung | 50W Hochleistung | DC-Durchgang
800–1000MHz 2-fach Leistungsverteiler/Kombinierer | ≤3,2dB geringe Dämpfung | 50W Hochleistung | DC-Durchgang
Verfügbarkeit für Abholungen konnte nicht geladen werden
BESCHREIBUNG
Entwickelt für robuste RF-Signalverwaltung arbeitet der ACASOM 2-Wege-Leistungsteiler/-Kombiner effizient im Frequenzbereich von 800-1000 MHz. Diese leistungsstarke passive Komponente bietet geringe Einfügedämpfung, hohe Isolation zwischen den Ports und außergewöhnliche Leistungsfähigkeit. Die integrierte DC-Pass-Funktion ermöglicht die Fernversorgung aktiver Antennen oder Verstärker über die Koaxialleitung, was das Systemdesign und die Installation vereinfacht. Das Gerät ist in einem robusten, schwarz lackierten Gehäuse mit SMA-Buchsen untergebracht und für zuverlässigen Einsatz in anspruchsvoller Kommunikations- und IoT-Infrastruktur konzipiert.
HAUPTMERKMALE
-
Geringe Einfügedämpfung: ≤3,2 dB garantiert minimale Signalreduzierung.
-
Hohe Isolation: ≥30 dB minimiert Interferenz zwischen den Ausgangsports.
-
Hohe Leistungsaufnahme: Unterstützt bis zu 50 W, geeignet für Senderanwendungen.
-
DC-Pass-Funktion: Ermöglicht Energieübertragung auf der HF-Leitung für entfernte Geräte.
-
Exzellente Signalintegrität: Geringe Welligkeit (≤0,1 dB) sowie hohe Amplituden- und Phasengleichheit für gleichbleibende Leistung über alle Ports.
TECHNISCHE SPEZIFIKATIONEN
| Parameter | Spezifikation | Details / Vorteile |
|---|---|---|
| Frequenzband | 800 - 1000 MHz | Deckt die wichtigsten Frequenzbereiche für Mobilfunk-, LTE- und ISM-Anwendungen ab. |
| Funktion | 2-Wege-Splitter / Kombinierer | Kann ein Signal in zwei Wege teilen oder zwei Signale zu einem zusammenführen. |
| Einfügedämpfung | ≤ 3,2 dB | Geringe Verluste erhalten die Signalstärke und Effizienz. |
| Portisolation | ≥ 30 dB | Hohe Isolation verhindert Übersprechen zwischen angeschlossenen Geräten. |
| VSWR (Rückflussdämpfung) | ≤ 1,3:1 | Gute Impedanzanpassung für minimale Signalreflexion. |
| Leistungsaufnahme | 50 W | Robustes Design unterstützt Hochleistungsübertragung. |
| Amplitudengleichheit | 0,2 dB | Gewährleistet nahezu gleiche Signalstärke an beiden Ausgängen. |
| Phasengleichheit | 3° | Erhält die Signalkohärenz zwischen den Wegen. |
| DC-Durchgang | Unterstützt | Ermöglicht Durchleitung von DC-Bias zur Versorgung entfernter Komponenten. |

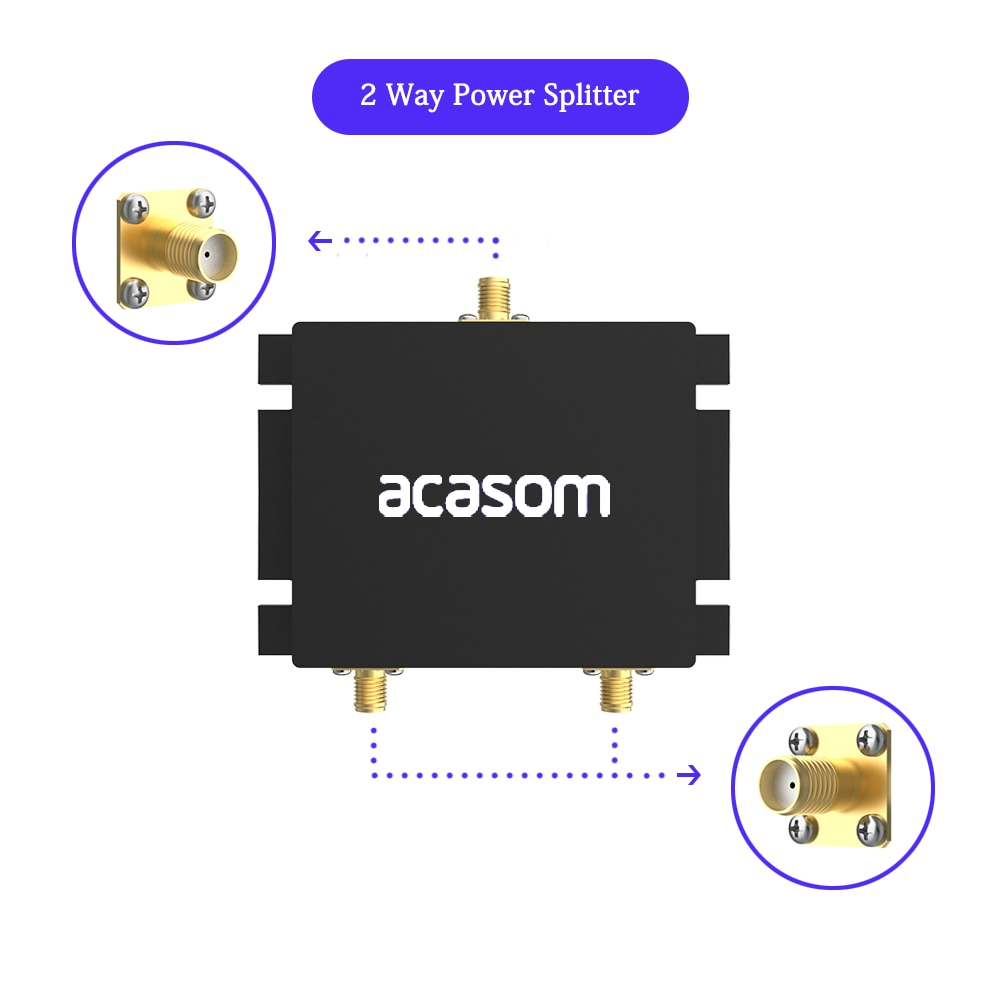

| HF-Anschlüsse | SMA-Buchse | Standardanschlüsse für zuverlässige Verbindungen. |
| Betriebstemperatur | -40℃ ~ +75℃ | Zuverlässige Leistung über einen großen Temperaturbereich. |
| Nettogewicht | 0,26 kg | Kompakte und stabile Bauweise. |
TYPISCHE ANWENDUNGEN
-
Signalaufteilung für Multi-Antennen-Systeme (z. B. MIMO-Setups).
-
Kombinieren von Ausgängen mehrerer Signalquellen.
-
IoT-Gateway und Helium-Netzwerkinfrastruktur.
-
Allgemeine RF-Verteilung in Test-, Mess- und Kommunikationssystemen.
ENTHALTEN
-
1 x 2-Wege-Leistungsteiler/-Kombiner
